Квазиостановка и позиционирование шпинделя фрезерного станка с ЧПУ

Помимо основного управления скоростью, шпиндель фрезерного станка с ЧПУ также имеет контроль положения, такой как квазистоп шпинделя, позиционирование шпинделя, нарезание резьбы, жесткий кран и другие методы управления.

1.Квазистоп шпинделя

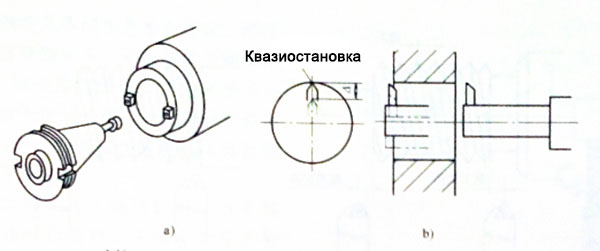

Квазистоп шпинделя также называется ориентацией шпинделя. Код инструкции — M190 и отличается от общей остановки шпинделя (M05). Когда шпиндель останавливается, шпиндель должен быть остановлен в указанном положении, в то время как мотор шпинделя станка имеет крутящий момент, чтобы удерживать шпиндель в квазиостановленном положении и противостоять внешней нагрузке на шпиндель. Квазистоп шпинделя используется в следующих случаях: центрирование обрабатывающего центра при ориентации шпинделя, чтобы ключ шпинделя вошел в канавку на конце шпинделя, как показано; точное вытаскивание шпинделя при первоначальном направленном квазистопе, радиальное смещение на короткое расстояние, а затем осевое вытаскивание инструмента, чтобы избежать царапин на обработанной поверхности, как показано.

Для достижения направленного управления шпинделем станка с ЧПУ необходима поддержка сигнала поворота. Сигнал поворота получают одним из трех способов в зависимости от конфигурации шпинделя: первый — это установка на мотор шпинделя сигнального ротационного энкодера; второй — это сигнальный ротационный энкодер шпинделя; третий — это основной внешний сигнал поворота (датчик близости).

2.Позиционирование шпинделя

На станке с ЧПУ полного функционала шпиндель может быть зафиксирован в угловом положении, например, 45°, 90° и 135°. Функция позиционирования шпинделя с мощным инструментальным держателем может быть использована для сверления, фрезерования и другой обработки деталей. Когда цилиндрическая обработка рабочей части завершена, держатель инструмента перемещается от приводной головки к позиции обработки. В то же время происходит позиционирование шпинделя, сверление с приводной головки.
