Основные Части Вертикального ЧПУ

Введение

Вертикальные станки с ЧПУ (числовым программным управлением) стали неотъемлемой частью современных производственных процессов. Они обеспечивают высокую точность и эффективность в обработке материалов, что делает их незаменимыми во многих отраслях, от автомобилестроения до аэрокосмической индустрии. Цель данной статьи — детально рассмотреть основные части вертикального ЧПУ и объяснить функции каждой из этих частей.

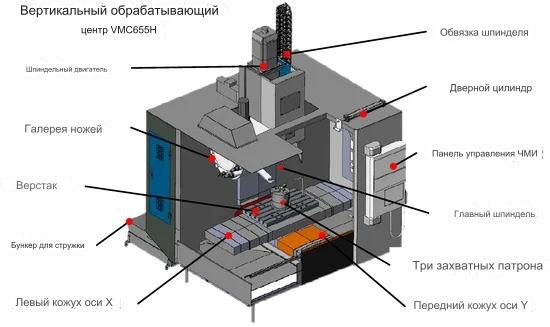

Основные Части Вертикального ЧПУ

Вертикальный станок с ЧПУ состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в общей работе машины:

Шпиндель

Шпиндель является одним из самых важных компонентов вертикального ЧПУ. Он отвечает за вращение режущего инструмента и может быть сконфигурирован для работы с различными скоростями и мощностями в зависимости от требуемой операции и материала. Существуют различные типы шпинделей:

• Высокоскоростные шпиндели: Используются для точной и быстрой обработки, особенно эффективны при работе с мягкими материалами или для выполнения детализированных операций.
• Шпиндели с высоким крутящим моментом: Предназначены для обработки твердых материалов, таких как металлы, где требуется большая сила резания.

Стол

Стол вертикального ЧПУ — это критически важный компонент, на котором закрепляется обрабатываемый материал. Он должен быть достаточно прочным, чтобы выдерживать вес детали и силы, возникающие в процессе обработки. Столы бывают разных типов и конструкций, включая:

• Стандартные столы: Подходят для большинства общих задач обработки.
• Столы с Т-образными пазами: Позволяют легко и надежно крепить различные детали и приспособления.
• Вращающиеся и поворотные столы: Используются для сложной многоосевой обработки, позволяя обрабатывать деталь под разными углами без необходимости переустановки.

Система Управления

Система управления ЧПУ является «мозгом» станка, преобразуя программные инструкции в точные движения инструментов. Эта система включает в себя программное обеспечение и аппаратные компоненты, которые координируют работу всех частей станка. Основные функции системы управления:

• Интерпретация G-кода: Чтение и выполнение программных команд, задающих траекторию движения инструментов.
• Контроль скорости и положения: Регулировка скорости шпинделя и точное позиционирование инструментов.
• Диагностика и мониторинг: Отслеживание состояния станка и предотвращение ошибок в работе.

Подача и Движение

Механизмы подачи и движения в вертикальном ЧПУ обеспечивают точное перемещение инструмента или рабочего стола в требуемое положение. Эти механизмы включают в себя шарико-винтовые пары, линейные направляющие и приводы. Они играют ключевую роль в обеспечении высокой точности и качества обработки, а также влияют на скорость и плавность движений станка.

• Шарико-винтовые пары: Обеспечивают точное и плавное перемещение, что критически важно для достижения высокой точности обработки.
• Линейные направляющие: Поддерживают стабильность движения, уменьшая вибрации и повышая качество обработки.
• Приводы: Отвечают за скорость и силу движения, позволяя станку быстро и эффективно выполнять заданные операции.

Инструментальный Магазин

Инструментальный магазин вертикального ЧПУ представляет собой хранилище для различных режущих инструментов. Он может быть оснащен автоматической системой смены инструментов, что позволяет увеличить производительность за счет сокращения времени на смену инструмента. Выбор подходящего инструментального магазина важен для обеспечения гибкости и эффективности производственного процесса.

• Автоматическая смена инструментов: Повышает эффективность процесса обработки, минимизируя время простоя.
• Многообразие инструментов: Позволяет машине выполнять широкий спектр операций без необходимости вмешательства оператора.

Системы Охлаждения и Смазки

Системы охлаждения и смазки играют важную роль в поддержании эффективной работы вертикального ЧПУ. Они помогают предотвращать перегрев инструментов и станка, увеличивая тем самым их срок службы и обеспечивая более высокое качество обработки. Существуют различные типы систем охлаждения и смазки, включая воздушное охлаждение, масляное охлаждение и применение охлаждающих жидкостей. Выбор подходящей системы зависит от типа обрабатываемых материалов и специфики производственных задач.

• Воздушное охлаждение: Используется для уменьшения тепла, генерируемого в процессе резки.
• Масляное охлаждение и смазка: Предотвращает износ и коррозию инструментов, улучшая их производительность и долговечность.
• Охлаждающие жидкости: Удаляют стружку от режущего инструмента и поверхности детали, улучшая качество обработки.

Заключение

Понимание и правильное использование каждой из основных частей вертикального ЧПУ является ключевым для достижения оптимальной производительности и точности в процессе обработки. От шпинделя, который обеспечивает точное и мощное вращение инструмента, до системы управления, координирующей все движения станка, каждый компонент играет свою уникальную и важную роль.

Вертикальные ЧПУ, оснащенные продвинутыми технологиями и качественными компонентами, предоставляют операторам большую гибкость и возможности в выполнении разнообразных задач. Инструментальный магазин и системы охлаждения и смазки дополнительно повышают эффективность и продлевают срок службы как самого станка, так и используемых инструментов.

В заключение, вертикальные ЧПУ являются неотъемлемой частью современного производства. Их эффективность в значительной степени зависит от глубокого понимания и правильного использования каждой из их частей. Будь то выбор станка для нового производственного проекта или оптимизация существующих операций, глубокое понимание этих ключевых компонентов поможет в достижении лучших результатов и поддержании высоких стандартов качества и производительности.
